BK BF Négyzet tartópár

Az összeszerelés előtt azonosítsa a hardvert

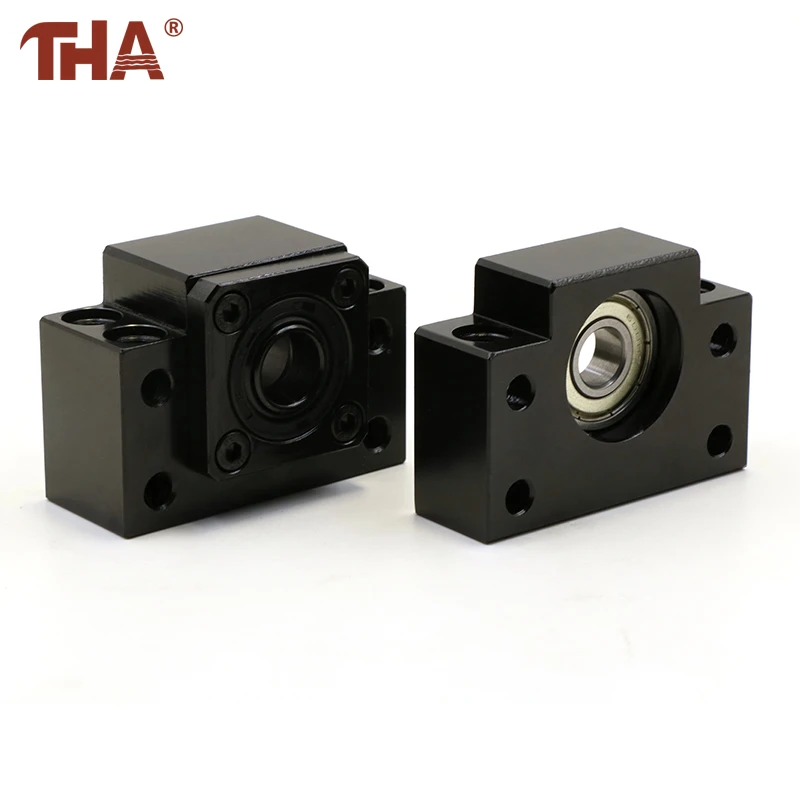

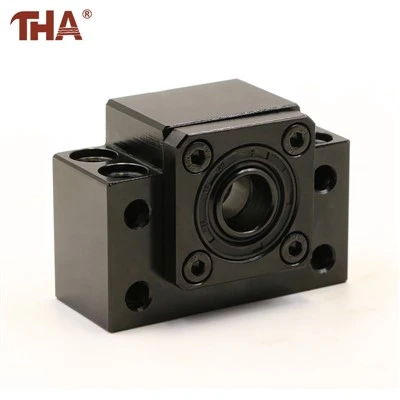

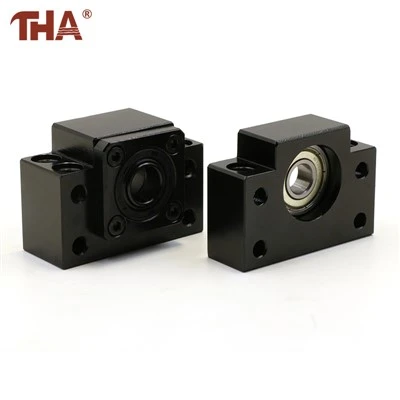

A négy{0}}csavaros elülső burkolattal ellátott ház a rögzített-oldalegység. A hozzáillő biztosítóanya rácsavarja az előkészített csavarvéget, és rögzíti a csapágyegységet a tengely vállához.

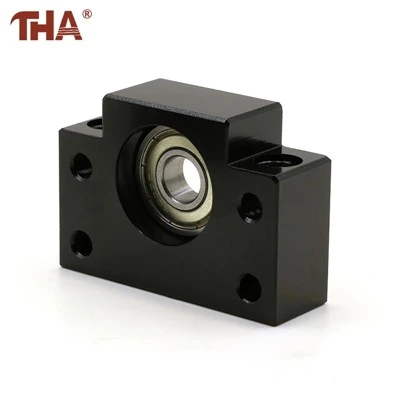

A második ház egyetlen szabadon álló csapágyat tartalmaz, és rögzítőgyűrűvel van ellátva. Ez a gyűrű a támogatott-végelrendezéshez tartozik, és nem szabad összetéveszteni a rögzített-oldalsó ellenanyával.

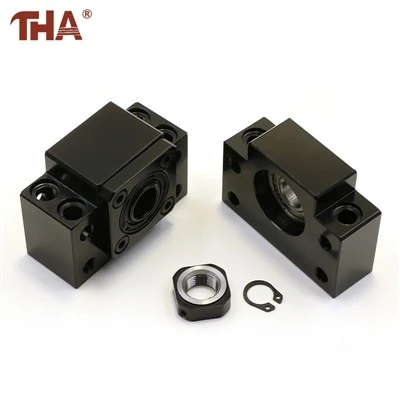

Ezek a laza alkatrészek azt mutatják, hogy a két ház nem párhuzamos alkatrész. Belső csapágyaik, tengelyvégei{1}}és rögzítési módjaik különböző feladatokat látnak el.



A tengely három jellemzőjének meg kell egyeznie

A rögzített véghez csapágycsap, helyesen elhelyezett váll és anyamenet szükséges. A másik véghez saját csapágycsap és a megadott rögzítő-gyűrűhorony szükséges.



A golyóscsavar névleges átmérője nem határozza meg ezen jellemzők egyikét sem. Két azonos menetes testű csavar eltérő tartóegységet igényelhet, ha a végmegmunkálásuk eltérő.



A ház középpontjának magasságának és a rögzítési{0}}furat mintájának is meg kell felelnie a gép alapjának. Erősítse meg ezeket a méreteket, mielőtt a tartótesteket a rögzítőfuratok előkészítésére használná.



Termékinformáció

Összeszerelési pozíció	Megerősített szerkezet
Fix oldal	Négyzet alakú ház négy{0}}csavaros csapágyfedéllel
Javított{0}}oldalsó megőrzés	Menetes ellenanya
Támogatott oldal	Négyzet alakú ház egyetlen szabadon álló csapággyal
Támogatott -oldalsó megőrzés	Rögzítő gyűrű
Ház befejezése	Fekete kivitelű fém
Ellátás látható	Két házas ellenanya és rögzítőgyűrű
Pontos méret	A termék képeken nem látható
Szükséges egyező adatok	Mindkét tengely-végrajza a középpont magasságát és a rögzítési mintát ábrázolja



GYIK

A rögzítőanyát fel lehet szerelni a támogatott végére?

Nem. A menetes fix véghez tartozik, és rögzíti a tengelyt a rögzített -oldalsó csapágyelrendezéshez.

Mi történik, ha a tengelyen nincs rögzítő{0}}gyűrűhorony?

A fényképezett támasztó{0}}oldalsó rögzítőelem nem szerelhető össze az ábrán látható módon. A tengelyvéget vagy a rögzítési módot az engedélyezett rajz szerint kell megváltoztatni.

Elegendő a gömbcsavar testének átmérője a kiválasztáshoz?

Nem. Mindkét kész tengelyvéget, a csapágycsapokat, a vállakat, a meneteket és a hornyokat ellenőrizni kell.

A fényképezett készlet tartalmaz golyós csavart?

Nem látható golyós csavar. A csavart külön alkatrészként kezelje, kivéve, ha az árajánlat egy komplett szerelvényt tartalmaz.

Csak egy házat lehet rendelni?

A kérdőívben fel kell tüntetni a kívánt fix oldalt, alátámasztott oldalt vagy komplett párt.

Követhet a gyártás egy meglévő tengelyvégi rajzot{0}}?

Vevői rajzokra építünk OEM/ODM alatt, és szabványos méretben akár egy darab rendelést is elfogadunk.



Rólunk

A Lishui Guangyuan Industry & Trade Co Ltd golyóscsavarokat, csapágyházakat és tengely{0}}végrögzítő alkatrészeket szállít. A támaszték kiválasztása a gyártás előtt a kész csavarrajzon ellenőrizhető.
