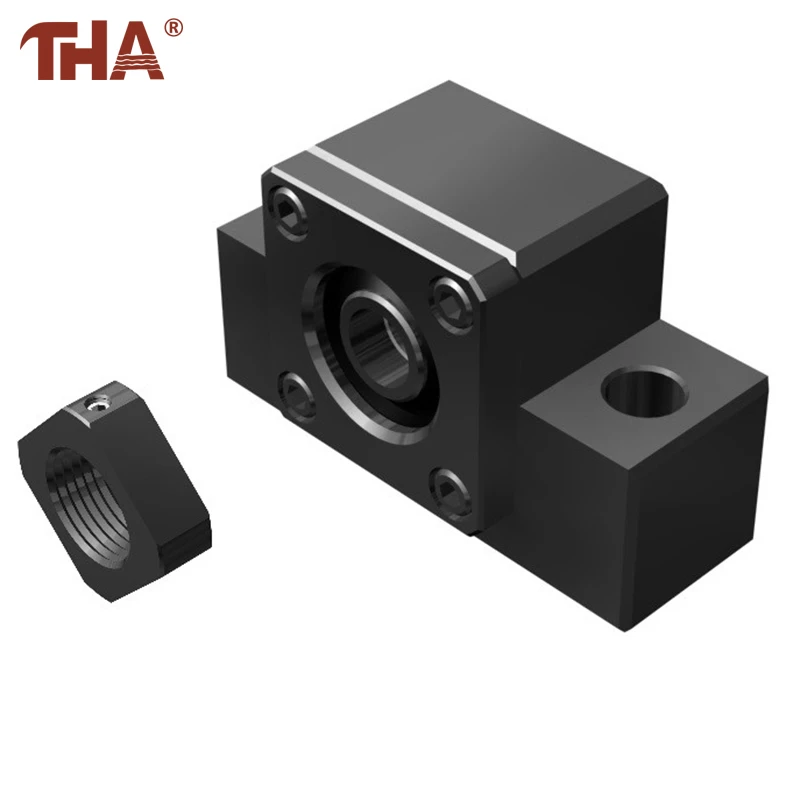

EF Compact támogatott végegység

Termék részletek

Ez az URL aEF sorozat, annak ellenére, hogy az aktuális oldal címe és a fő kép hibásan EK feliratú. A két sorozat ugyanahhoz a kompakt tartócsaládhoz tartozik, de különböző feladatokat lát el: az EK a fix oldal, míg az EF a másik végét támogatja.



Az EF egység radiális csapágyat használ egy kompakt alapra{0}}szerelt házban. A csapágy megtámasztja a megmunkált végcsapot, amikor a csavar forog. Az EK rögzített-oldalsó egységgel ellentétben az EF nem használja a tengely tengelyirányú elhelyezéséért felelős előfeszített szög{4}}érintkezőt.



A közzétett termékcsalád az EF6, EF8, EF10, EF12, EF15 és EF20 típusokat tartalmazza. Ezek a számok támogatási-egységméret kódok. A kompatibilitást ellenőrizni kell a tengely-végcsapjával, a rögzítő-horony helyzetével, a ház középpontjának magasságával és a szerelési méretekkel.



Termékleírás

EK és EF telepítésnél a csavar az EK végén található. Az EF egység megtámasztja a másik csapot, és segít a tengelyt a tervezett forgástengelyen tartani. A két szerepkör külön tartása megakadályozza, hogy a támasztóoldal helytelenül legyen megadva toló-csapágy rögzített végként.



A támogatott -végrajznak azonosítania kell a csap átmérőjét, a váll helyzetét, a csapágy hosszát és a rögzítő-gyűrű hornyát. Ezeknek a méreteknek meg kell felelniük a kiválasztott EF modellnek. Nem elég csak a külső ház méretének megfeleltetése.



Először szerelje fel az EK rögzített oldalát, és határozza meg a csavar helyzetét. Az EF ház ezután a megtámasztott csaphoz igazítható, mielőtt az alapcsavarokat teljesen meghúzná. Simán kell feküdnie a gép felületén anélkül, hogy a csavart oldalra húzná.



Csere munkákhoz adja meg a teljes EF modellt és a megtámasztott tengelyvég méreteit. Ha a golyóscsavart és a két támaszt együtt rendelik, külön küldje el az EK és EF végek rajzait.



Vevői rajzokra építünk OEM/ODM alatt, és szabványos méretben akár egy darab rendelést is elfogadunk.



Termékinformáció

EF támogatott oldal	Hozzáillő EK fix oldal	Sorozat funkció
EF6	EK6	Támogatott vég
EF8	EK8	Támogatott vég
EF10	EK10	Támogatott vég
EF12	EK12	Támogatott vég
EF15	EK15	Támogatott vég
EF20	EK20	Támogatott vég



Termék cikk	Specifikáció
Termék sorozat	EF
Telepítési pozíció	A golyós csavar megtámasztott oldala
Ház stílus	Kompakt alapra{0}}szerelt blokk
Csapágy típus	Radiális támasztó csapágy
Akna helye	A megfelelő EK fix oldal által létrehozott
Visszatartás	Támogatott-végnapló és őrző-gyűrű elrendezése
Modell választék	EF6-tól EF20-ig
Kiválasztás alapja	A csap átmérője horony helyzete középmagasság és szerelési méretek
Egyező sorozat	EK fix{0}}végegység
Rendelési kör	Csak EF egység, kivéve, ha EK és EF pár van megadva





GYIK

K: Az EF egy fix{0}}végű támogatás?
V: Nem. Az EF a támogatott oldal. Az EK a rögzített oldal ebben a kompakt tartó{2}}egységcsaládban.

K: Az EF tartalmaz 45-fokos szögérintkezős csapágyat?
V: Nem. Ez a leírás a rögzített -oldali elrendezéshez tartozik, és nem használható az EF támogatott végére.

K: Az EF12 helyettesítheti az EK12-t?
V: Nem. A belső csapágyak elrendezése és a tengelyvégek -végfunkciói eltérőek.

K: Az EF10 minden 10 mm-es tengellyel rendelkező gömbcsavarhoz illeszkedik?
V: Nem automatikusan. A megmunkált támogatott-végnaplónak és az EF10 méreteknek meg kell egyeznie.

K: Az EK és EF szállítható megmunkált golyóscsavarral?
V: Igen. Mindkét végprofilnak szerepelnie kell a jóváhagyott gyártási rajzon.



Rólunk

A Lishui Guangyuan Industry & Trade Co., Ltd. golyóscsavarokat, kompakt végű-tartóegységeket, lineáris vezetőket és kapcsolódó mozgási alkatrészeket szállít. OEM- és ODM-megrendelésekhez szabványos EK/EF egységek és rajz-alapú tengely-végmegmunkálás érhető el.
