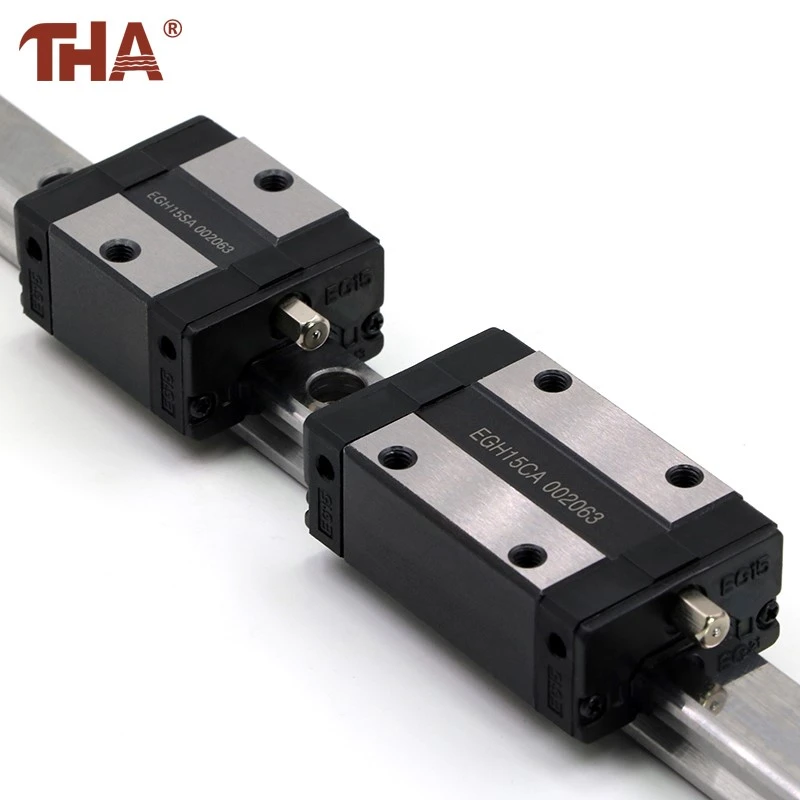

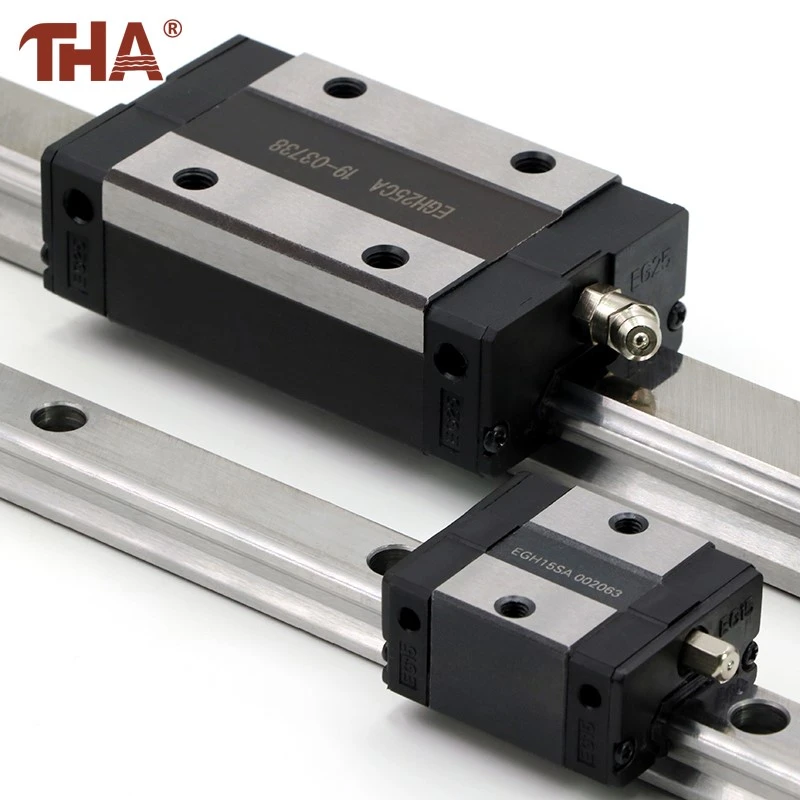

EGH alacsony profilú útmutató
Egyes berendezésekben egyszerűen nincs hely egy magas vezetőszerelvénynek – egy kompakt gépháznak, egy több-tengelyű, egymásra rakott munkaasztalnak, egy nyomtatókocsinak, amely más alkatrészek közé van szorítva. Az EGH négyzet alakú, alacsony{2}}profilú kocsiját pontosan erre a megszorításra építették, és egy megfelelő EGR-sínnel párosultak úgy, hogy elférjen ott, ahol egy magasabb vezetőblokk nem.
Leírás
Műszaki leírás
Mechanikai elrendezés
A kocsi egy hozzáillő EGR profilsínen fut, mindkét felületbe vágott futópályákon acélgolyók keringenek. Ez az újrakeringetés az, ami lehetővé teszi, hogy a kocsi korlátlan ideig mozogjon a sín mentén, ahelyett, hogy egyetlen átmenetre korlátozódna, - a golyók a kocsi egyik végén kilépnek a terhelt zónából, visszahaladnak egy belső visszatérő csatornán, és a másik végén csatlakoznak a versenypályához.
Méretezés és konfiguráció
Négy névleges méret fedi le ezt a sort: - 15, 20, 25 és 30 - SA és CA blokkstílusban. Minden méret kifejezetten a hozzáillő EGR-sínhez passzol; az egyik méretű blokk keverése egy másik méretű sínnel nem olyan, amit ez a kialakítás támogatja. Az előterhelési osztályt, a pontossági fokozatot és a sínhosszt megrendelésenként állítják be, mivel egyetlen kocsiméret a konfigurálástól függően a terhelési és pontossági követelmények meglehetősen széles skáláját fedi le.
Napi--teljesítmény
A jól-olajozott futópálya és a megfelelően beállított rögzítési felület biztosítja a kocsi zökkenőmentes működését a névleges ciklus élettartama alatt - ez a két feltétel sokkal fontosabb a hosszú távú-teljesítmény szempontjából, mint szinte bármi más a telepítéssel kapcsolatban. Megjelenik azokban a berendezésekben, ahol a beépítési magasság korlátozott: kompakt automatizálási cellák, több-tengelyes egymásra rakott munkaasztalok, nyomtató- és szkennerkocsik, valamint olyan műszerek, ahol a vezetőnek egy már-szoros házba kell illeszkednie.
Vevői rajzokra építünk OEM/ODM alatt, és szabványos méretben akár egy darab rendelést is elfogadunk.
Specifikációs táblázat
| Tétel | Specifikáció |
|---|---|
| Termék neve | EGH alacsony profilú vezetőblokk |
| Sorozat | PÉLDÁUL |
| Blokk típusa | Alacsony-profilú, négyzet alakú kocsi |
| Közös modellek | EGH15SA / EGH15CA / EGH20SA / EGH20CA / EGH25SA / EGH25CA / EGH30SA / EGH30CA |
| Kompatibilis sín | Megfelelő EGR-sín, azonos névleges méretű |
| Névleges méretek | 15mm / 20mm / 25mm / 30mm |
| Gördülő elem | Recirkulációs acélgolyók |
| Fő anyag | Csapágyacél |
| Ellátási űrlap | Csak blokk, vagy illesztett sín{0}}és-tömb összeállítás |
| Kiválasztási követelmények | Ellenőrizze a modellt, a méretet, a sín hosszát, a pontossági osztályt és az előfeszítést |
Rólunk
Saját gyár, független tervezés, nagyjából 26.000 négyzetméter. Több mint 10 éves tapasztalat a lineáris mozgású alkatrészek terén. Termékeinket Ázsia, Európa és az Egyesült Államok több mint 25 országába exportálják, minőségi tanúsítvánnyal és 24 órás szerviztámogatással.
GYIK
K: Milyen anyagból készült a sín és a csúszka?
V: Csapágyacél.
K: Könnyen rozsdásodik a sín?
V: Nem könnyű - a felületet a szállítás előtt zsírozni.
K: Mi van, ha a csúszka merevnek érzi magát szállítás után?
V: A belsejében lévő golyók kissé elmozdulhatnak a szállítás során. A csúszka körüli finom koppintás általában felszabadítja és visszaállítja a sima mozgást.
K: Mennyi az átfutási ideje?
V: Rendszeres szabványos méretű raktárkészletet tartunk; ha egy méret nincs raktáron, tervezzen 15-20 napot, az egyedi alkatrészek esetében kicsit hosszabbra.
K: Hogyan működik az egyéni OEM/ODM?
V: Küldjön el nekünk egy rajzot vagy egy mintát arról, amire szüksége van, és mi az adott specifikáció szerint építjük fel -, és a tervhez is hozzájárulhatunk, hogy a kívánt módon működjön.
